Ірі саңылаулы түтіктерқатты құбыр жүйелері тиімді емес немесе тиімсіз болып табылатын жоғары көлемді, жоғары сұранысты сұйықтықты тасымалдау орталарында маңызды рөл атқарады. Бұл мақалада өнеркәсіптік қолданбаларда олардың қалай белгіленетініне, жобаланатынына және орналастырылғанына назар аудара отырып, үлкен ұңғылы шланг жүйелеріне толық техникалық шолу берілген. Ол негізгі өнімділік параметрлерін, жалпы инженерлік қиындықтарды және жиі қойылатын техникалық сұрақтарды зерттейді, сонымен бірге болашақ шланг дизайнын қалыптастыратын дамып келе жатқан үрдістерді сипаттайды. Мазмұн іздеудің көрінуін, кәсіби оқылуын және техникалық анықтамалық қажеттіліктерді қолдау үшін құрылымдалған.

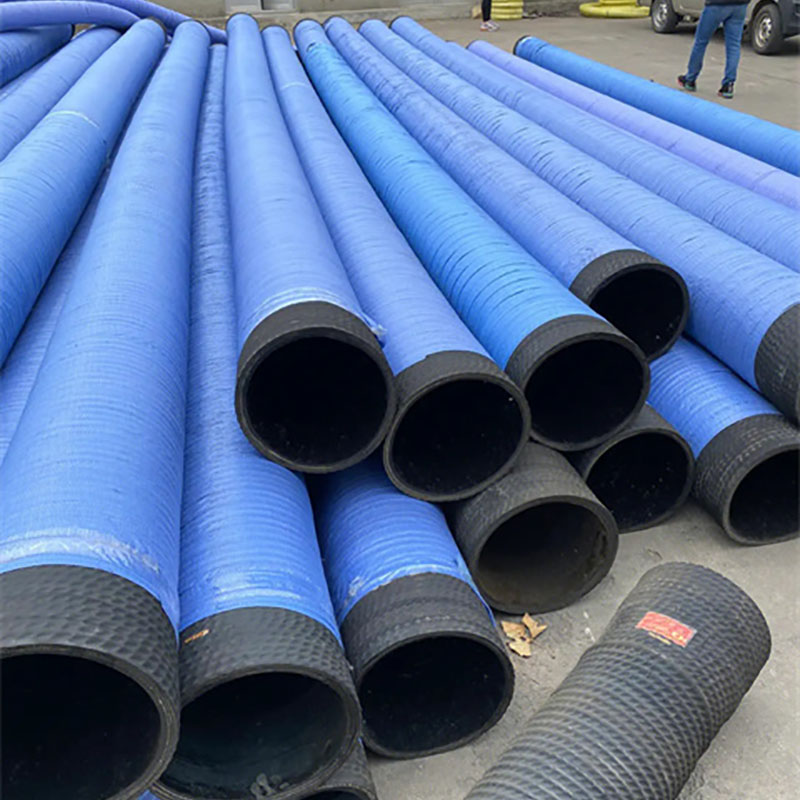

Ірі саңылаулы шланг әдетте ішкі диаметрі стандартты гидравликалық немесе пневматикалық шлангтардан едәуір үлкен, әдетте 3 дюймден 24 дюймге дейін болатын икемді өнеркәсіптік шланг ретінде анықталады. Бұл түтіктер әртүрлі қысым мен температура жағдайында сұйықтықтардың, суспензиялардың, ұнтақтардың немесе газдардың айтарлықтай көлемін тасымалдауға арналған.
Тереңдету, тау-кен өндіру, мұнай мен газды тасымалдау, химиялық өңдеу және коммуналдық суды басқару сияқты өнеркәсіптік орталарда үлкен ұңғылы шлангтар икемділік пен құрылымдық тұтастық арасындағы теңгерімді қамтамасыз етеді. Қатты құбырлардан айырмашылығы, бұл шлангтар қозғалысқа, дірілді жұтуға және жылдам орналастыруға мүмкіндік береді, бұл әсіресе уақытша немесе жылжымалы операцияларда маңызды.
Ірі саңылаулы шлангтың негізгі функционалдық принципі құлау, қажалу және қысымның әсерінен деформацияға қарсы тұру кезінде ағынның тиімділігін сақтау болып табылады. Бұған әдетте тасымалданатын ортамен үйлесімді ішкі төсемді, қысымға төзімділік үшін арматуралық қабаттарды және қоршаған ортаны қорғауға арналған сыртқы қақпақты қамтитын көп қабатты конструкциялар арқылы қол жеткізіледі.
Жүйені біріктіру тұрғысынан үлкен ұңғылы шлангтар жиі фланецті муфталармен, қалқымалы элементтермен немесе топсалы қосылыстармен бірге қолданылады. Олардың рөлі жүйенің сенімділігіне, пайдалану қауіпсіздігіне және қызмет ету циклінің құнын оңтайландыруға арналған қарапайым сұйықтықты тасымалдаудан тыс.
Үлкен саңылаулы шлангты көрсету жұмыс жағдайлары мен өнімділік күтулерін егжей-тегжейлі түсінуді талап етеді. Таңдау және жобалау кезінде келесі параметрлер әдетте бағаланады.
| Параметр | Типтік спецификация диапазоны | Техникалық маңызы |
|---|---|---|
| Ішкі диаметр (ID) | 3” – 24”+ | Ағынның сыйымдылығы мен жылдамдығын анықтайды |
| Жұмыс қысымы | 2 – 40 бар (құрылысқа байланысты өзгереді) | Қауіпсіз үздіксіз жұмыс шектерін анықтайды |
| Жарылыс қысымы | 3–4 × жұмыс қысымы | Төтенше жағдайларда қауіпсіздік шегін көрсетеді |
| Температура диапазоны | -40°C және +120°C (материалға байланысты) | Лайнер мен арматура материалын таңдауға әсер етеді |
| Арматура түрі | Тоқыма бау, болат сым, спираль | Қысым мен вакуумға төзімділікті қамтамасыз етеді |
| Қаптау материалы | Резеңке, UHMWPE, ПВХ қоспалары | Үйкелістен, ультракүлгін сәулелерден және химиялық заттардан қорғайды |
Өлшем және қысым деректерінен басқа, стандарттарға сәйкестік тағы бір маңызды мәселе болып табылады. Көптеген ірі ұңғылы шлангтар мақсатты салаға байланысты ISO, EN немесе API нұсқаулары сияқты халықаралық сипаттамаларға сәйкес жасалады. Бұл стандарттар сынақ хаттамалары, қауіпсіздік факторлары және материалды қадағалау сияқты аспектілерді реттейді.
Орнату шарттары параметр таңдауына да әсер етеді. Ерте шаршауды немесе майыстыруды болдырмау үшін иілу радиусын, осьтік қозғалысты және сыртқы жүктемелерді бағалау қажет. Қалқымалы немесе су астындағы қолданбаларда қалқымалылық сипаттамалары мен суды сіңіру кедергісі бірдей маңызды болады.
Келесі жиі қойылатын сұрақтар спецификация, орнату және пайдалану кезінде кездесетін қайталанатын техникалық мәселелерге арналған.
С: Үлкен саңылаулы шлангта ұзақ қашықтықтағы ағынның тиімділігі қалай сақталады?
A: Ағынның тиімділігі ең алдымен төмен үйкеліс коэффициенттері және тұрақты ішкі диаметрі бар оңтайландырылған ішкі төсем материалдары арқылы сақталады. Тиісті тірек аралықтары мен туралау сонымен қатар турбуленттілік пен қысымның жоғалуын азайтады, әсіресе көлденең қондырғыларда.
С: Арматура дизайны қысым мен вакуум өнімділігіне қалай әсер етеді?
A: Арматура қабаттары, мысалы, болат сым спираль немесе жоғары созылатын тоқыма шнурлары ішкі қысым мен сыртқы вакуум жағдайларына қарсы құрылымдық қолдауды қамтамасыз етеді. Арматура бұрышы, қадамы және байланыстыру әдісі құлауға төзімділікке және өлшемдік тұрақтылыққа тікелей әсер етеді.
С: Үйкеліс пен химиялық үйлесімділік қалай қарастырылады?
A: Үйкеліске төзімділікке арнайы төсеу қосылыстары немесе UHMWPE сияқты тозуға төзімді материалдар арқылы қол жеткізіледі. Химиялық үйлесімділік тасымалданатын ортаға қарсы сыналған эластомерлер немесе термопластиктерді таңдау арқылы басқарылады, бұл ісінусіз немесе бұзылусыз ұзақ мерзімді тұтастықты қамтамасыз етеді.
С: Үлкен саңылаулы шлангтың қызмет ету мерзімі қалай бағаланады?
A: Қызмет көрсету мерзімін бағалау жұмыс қысымының циклдерін, температура әсерін, механикалық кернеуді және қоршаған орта факторларын ескереді. Тұрақты тексеру, ұсынылған жұмыс шектеулерін сақтау және профилактикалық техникалық қызмет көрсету пайдалану мерзімін едәуір ұзартады.
Ірі ұңғылы шланг технологиясының эволюциясы автоматтандыру, тұрақтылық және цифрлық бақылау сияқты кең өнеркәсіптік үрдістермен тығыз байланысты. Жақсартылған беріктік пен салмақ қатынасы бар жетілдірілген материалдар қысым көрсеткіштерін бұзбай жеңіл шланг конструкцияларын жасауға мүмкіндік береді.
Басқа дамып келе жатқан бағыт - сенсорлық технологияның интеграциясы. Нақты уақытта қысымды, температураны және деформацияны бақылай алатын кірістірілген бақылау жүйелері маңызды қолданбалар үшін көбірек бағалануда. Бұл әзірлемелер болжамды техникалық қызмет көрсету стратегияларын қолдайды және жоспарланбаған тоқтау уақытын азайтады.
Қоршаған ортаны қорғау да болашақ дизайнды қалыптастырады. Өндірушілер реттеуші және корпоративтік тұрақтылық мақсаттарына сәйкестендіру үшін қайта өңделетін материалдарды, шығарындылары аз өндіріс процестерін және ұзақ қызмет ететін қосылыстарды зерттеп жатыр.
Осы дамып келе жатқан ландшафт аясында өндірушілер, мысалыФушуоматериалтануды, процесті басқаруды және қолданбалы инженерияны біріктіру арқылы үлкен ұңғылы шланг шешімдерін жетілдіруді жалғастырыңыз. Ағымдағы операциялық талаптарды да, болашақ саланың күтулерін де ескере отырып, мұндай шешімдер сұйықтықты тасымалдаудың тиімді жүйелері үшін ажырамас болып қала береді.
Ірі саңылаулы шланг шешімдерін бағалайтын немесе нақты жұмыс жағдайларына бейімделген техникалық кеңес алуды талап ететін ұйымдар үшін тәжірибелі өндірушілермен тікелей байланыс орнату ұсынылады.Фушуоға хабарласыңызқолдану талаптарын, теңшеу опцияларын және өнеркәсіптік шланг жүйелеріне ұзақ мерзімді жеткізуді қолдауды талқылау.
