Өнеркәсіптік және құрылыс құбырларында,Құбырлар(кеңейту буындары немесе икемді өтематорлар ретінде белгілі, икемді өтеміштер), олар қозғалыстарды сіңіреді, стрессті жеңілдетеді және әр түрлі пайдалану жағдайларында жүйелік тұтастықты сақтауға мүмкіндік береді.
Бастапқыда міне, жоғары деңгейлі металл белдіктерінің құбыры үшін типтік сипаттама:
| Параметр | Типтік мән / ауқым |
|---|---|
| Номиналды диаметрі (DN) | DN 50 - DN 2400 мм |
| Номиналды қысым | 2,5 МПа дейін (немесе арнайы дизайн үшін жоғары) |
| Максималды жұмыс температурасы | ~ 450 ° C дейін (немесе экзотикалық қорытпалар үшін көп) |
| Қозғалыс қабілеті | Осьтік, жанынан, бұрыштық ығыстыру (әр дизайнға әр түрлі) |
| Белдерден жасалған материал | Тот баспайтын болат (немесе жоғары температуралы қорытпалар) |
| Аяқтау | Дәнекерленген ұштар, фланец, бұрандалы немесе қажет болғанша ойылған |
| Дизайн өмірі / циклдер | Шаршау циклінің жоғары санына арналған; Күтілетін онжылдықтар дұрыс таңдалған кезде |
Бұл сипаттама кестесі өнімнің таңдауының артындағы кәсіби қатаң илешікті суреттейтін маңызды дизайн параметрлерін көрсетеді. Төменде келтірілген мазмұн, не үшін өтемерлер, олардың қалай жұмыс істейтіндігі және таңдалатындығы және болашақтағы қалыптасу тенденциялары.

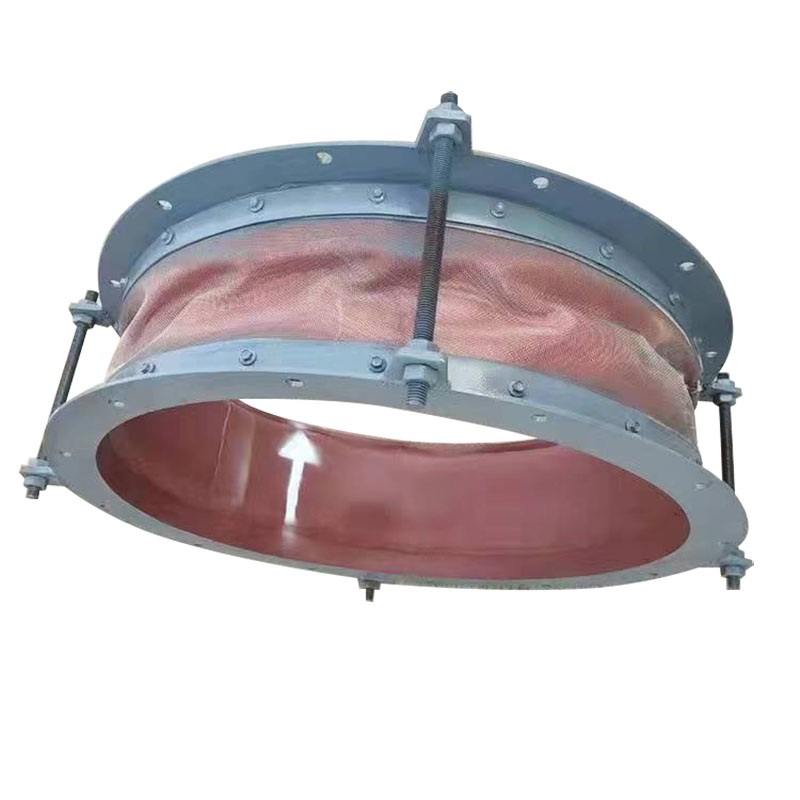

Құбырдың компенсаторы - бұл жылу кеңеюі, жиырылу, діріл, қысымның ауытқуы, дұрыс емес үйлесімділік, келіспеушіліктер, есеп айырысу немесе сейсмикалық белсенділікке байланысты механикалық деформацияларды сіңіру үшін құбыр жүйесінде орнатылған икемді құрылғы. Іс жүзінде көптеген компенсаторлар бір немесе бірнеше металл белдеулерімен (гофрленген икемді элементтер) және қосқыштармен және қосқыштармен салынған.
Жылу кеңеюін / жиырылуын сіңіріңіз: температура өзгерген кезде, температура өзгерген кезде, құбырдың кернеуі мен деформациясының алдын алады.
Дірілді-соққыны оқшаулау: демпфирлеуші элемент сияқты әрекет етеді, жабдықтардан (сорғылар, компрессорлар, компрессорлар және т.б.) құбыр жүйесіне қысым көрсетуді азайту.
Туралау өтемақысы: қондырғы кезінде немесе құрылым қозғалысына байланысты туындаған кішкентай бөлшектерді немесе тураланбаларды түзетеді.
Стресті азайту: қозғалысты сіңіруді оқшаулау арқылы тіректер, фланецтер, клапандар мен жабдықтардағы кернеуді азайтады.
Орналастыруды немесе сейсмикалық жылжытуды орналастырыңыз: бақыланатын жылжытуға мүмкіндік бере отырып, ішкі ауысу немесе сейсмикалық әрекеттің астында тұтастықты сақтауға көмектеседі.
Осылайша, компенсатор құбыр жүйесінің қатаң бөліктерін зақымданудан және қажет болған жағдайда икемділікті оқшаулау арқылы қорғайтын құрылымдық «буферге» айналады.
Құбырлар әрдайым температуралық циклдерден механикалық кернеулерге, қысымның ауытқуынан және динамикалық жүктемелерге кезігіледі. Тұрғындар тұрмай, бұл кернеулер шаршауға, ағып кетуге немесе апатты істен шығуына әкелуі мүмкін. Компор - бұл кернеулерді жеңілдететін және жүйенің беріктігін жақсартатын инженерлік шешім.
Стресстің төмендеуі және ұзақ өмір сүруі
Кеңейту және қысылу арқылы өтемақылар құбырлар, клапандар мен буындардағы жылу кернеуінің жинақталуын болдырмайды, осылайша қызмет ету мерзімін ұзартады.
Қаныс пен кеңістік тиімділігі
Ұзақ кеңейту ілмектерімен немесе иілістерімен салыстырғанда, компенсивті қаптамада ығысуды сіңіруді қамтамасыз етеді.
Төменгі құрылымдық жүктемелер
Құрылғы жүктеме беруді зәкірт немесе құрылыс құрылымдарына азайтады, артық жобаланған тіректерге қажеттілікті төмендетеді.
Жеңілдетілген жүйенің орналасуы
Икемді өтемақы локализацияланған жағдайда, құбырлардың дизайны, күрделілікті азайтады.
Шу және дірілмен басқару
Діріл мен пульсацияны азайту шу деңгейін төмендетуге және сезімтал жабдықты қорғайды.
Әр түрлі жағдайда бейімделу
Жақсы таңдалған компенсатор көп бағытты орын ауыстырулармен (осьтік, жанынан, бұрыштық) айналыса алады.
Өмірлік цикл бойынша үнемдеу
Бастапқы құны қатаң қосылыстардан жоғары болғанымен, төмендетілген техникалық қызмет көрсету, жұмыс уақыты және қайта өңдеу шығындары көбінесе шығындарды негіздейді.
Ықтимал шектеулер
Өтемақы диапазоны ақырлы - дизайннан тыс габаритті қозғалыс зиянды.
Қысымды тарту, әсіресе осьтік типтер үшін басқаруға болады.
Жоғары цикл, жоғары деңгейлі дизайн құны айтарлықтай артуы мүмкін.
Тиісті орнату, туралау және қолдау нәтиже үшін өте маңызды; Қате қолдану ерте сәтсіздікке әкеледі.
Осы сауданы ескере отырып, компенсаторды қолдану мұқият термиялық стресстен және механикалық талдаумен негізделуі керек. Көптеген қосымшаларда, әсіресе электр станцияларында, мұнай-химия, HVAC және өндірістік қондырғыларда - артықшылықтар қосымша құннан асып түседі.
Осьтік өтемақылар
Тек осьтік ұзарту / сығылу. Дұрыс анықталған нүктелермен тікелей жүгіру үшін өте ыңғайлы.
Бүйірлік компенсаторлар
Жан-жақты жылжытуды орналастырыңыз; Боялған шыбықтар қозғалыс күштерін бақылау үшін жиі қолданылады.
Бұрыштық өтемұлтар
Pivot нүктесі туралы бұрышта икемдеуге арналған.
Әмбебап (көп белгілері)
Осьальды + бүйірлік + бұрыштық икемділікті біріктіріп, бір блокта біріктіреді - күрделі құбырларды геометрияларда пайдалы.
Қысымды теңгерімді (игерілген теңдестірілген)
Ішкі геометрия қысым тартуын бейтараптандырады, тірек құрылымдарына жүктемені азайтады.
Қойындар мен байланыстыратын бөлшектерді тот баспайтын болаттан, никель қорытпаларынан немесе сұйықтық, температура және қоршаған орта жағдайларымен үйлесетін басқа материалдардан таңдау керек.
Коррозиялық немесе жоғары температуралы жүйелерде экзотикалық қорытпалар (индоель, гастеллой) немесе төсеу қолданылуы мүмкін.
Температура циклдары бойынша күтілетін жалпы сапар (ось, жанас, бұрыштық) бағалаңыз. Шеткі және циклдің шаршау қабілетін ұсынатын дизайнды таңдаңыз.
Компенстенің бағаланған қысымы мен температурасы қауіпсіздік шары бар жүйелік жағдайда сәйкестігін немесе одан асып кетуіне көз жеткізіңіз.
Жүйеңізге сәйкес келетін дәнекерлеу, фланец, ойылған немесе бұрандалы ұштарды таңдаңыз. Орнату жеткілікті түрде ресімделгенін растаңыз (соның ішінде болашақ қозғалыс үшін). Тексеруге және техникалық қызмет көрсетуге рұқсат беру.
Сыртқы сыртқы байыту және басшылық Жеңілдікке ие емес иілу немесе тірекке жол бермейді. Ауыстыру немесе бақылау жолдарын шектеу үшін шектеулер қажет болуы мүмкін.
Белгішелер элементі (бүктеледі немесе ашады), құбырдың ұзындығының немесе тураланудың өзгеруіне жауап ретінде.
Осьтік қозғалыстарда қатпарлар сығымдайды немесе кеңейтіліп, орын ауыстыруды сіңіреді.
Бүйірлік немесе бұрыштық қозғалыста сәйкесінше иілгіш немесе момент немесе момент (дизайнға байланысты).
Таяқтар немесе сыртқы бағыттағыштардың күш-жігерін басқара алады және шамадан тыс шығындарды болдырмаңыз.
Ішкі бағыттаушы түтіктер, жеңдер немесе арматура ағындар турбуленттілікті азайту және сұйықтық күштеріне әсер етуді шектеу үшін қолданылуы мүмкін.
Туралау: ЖАҢАЛЫҚТАРДЫ ЖАҒДАЙДЫ, ЖАҢАЛЫҚТАРДЫ ЖОЛДАРДЫ ЖОЮҒА БОЛАДЫ.
Зәкір мен нұсқаулықтар: дизайн сызбаларына сәйкес зәкірлер, нұсқаулықтар және шектеулерді орнатыңыз.
Қозғалыс сынағы: пайдалануға берер алдында, қысқартқышты тазартуды тексеру үшін толық соққылар арқылы жылжытыңыз.
Жылулық алдын-ала жүктеу: Кейде салқындату алдын-ала сығымпаздық компенсатордың орталыққа оның ауқымында қолданылады.
Қолдау: Тыйым салу үшін өтемақпен қамтамасыз етуі керек, себебі серуендеуге болмайды.
Дәнекерлеу / флангинг: бұрмалаудан аулақ болған дұрыс дәнекерлеу және фланглинг әдістерін қолданыңыз.
Тұрақты визуалды тексеру: жарықтар, деформацияны немесе шаршау белгілерін іздеңіз.
Су ағып кетуі: дәнекерлеу немесе тығыздағыштар айналасындағы ағып кетуді бақылаңыз.
Цикл мониторингі: Циклдер саны және дизайн өмірімен салыстырыңыз.
Діріл бақылауы: Дірілді деңгейі қолайлы шектерде қаланғанына көз жеткізіңіз.
Ауыстыруды жоспарлау: тозуға негізделген, сәтсіздікке дейін ауыстыруды жоспарлаңыз.
Тазалау: қоқыстар мен айналаны қоқыстардан босатыңыз немесе ысқылауы мүмкін.
Smart / Sensor қосылған компенсаторлар
Штамм, жылжытқыш датчиктерді немесе денсаулықты бақылау сенсорларын шаршау мен ескертуді болжау үшін енгізіңіз.
Жетілдірілген қорытпалар мен жабындар
Экстремалды ортаға жоғары өнімді материалдарды (никель қорытпаларын, керамикалық жабындарды) пайдалану (өте критикалық, агрессивті сұйықтықтар).
Тығыз мульти ось дизайндары
Жаңа геометриялар тығыз қондырғылар үшін кішігірім іздерде икемділікке мүмкіндік береді.
Қосымша өндіріс қосымшалары
Өнімділікті оңтайландыру үшін 3D-баспа өтпелі бөліктерін немесе күрделі геометриялық элементтерді пайдалану.
Сандық егіздермен және болжамды аналитикамен біріктіру
Тірі пайдалану кезіндегі компенсаторлық мінез-құлық және болжамды техникалық қызмет көрсету үшін өсімдіктердің цифрлық егіздеріне интеграциялау.
Нарықтар жоғары тиімділікті, жоғары қысым / температура және қатаң жиектер, өтемдер, компенсаторлар дамуы керек. Ультра-отельдік электр станциялары, озық химиялық реакторлар және жаңа энергия қосымшалары (мысалы,, сутегі жүйелері) сияқты жүйелер көбірек талап етілетін талаптарды қолданады. Болашақтың компенсаторы сенімділікті ғана емес, сонымен қатар диагностикалық кері байланысты және ақылды жүйелерге үздіксіз интеграциялауы керек.
Өндірушілер мен ҒЗТ топтары өмірлік цикл талдауларына, датчиктерге, жаңа материалдарға және компенсаторлық жүйелерді модульдендіруге көп қаражат салуда. Сұраныс жаңартылатын энергия көздері, LNG, сутегі берілісі, аудандық энергетикалық жүйелер және алдыңғы қатарлы өндіріс саласында өсуде. Фокус таза механикалық, интеллектуалды, интеграцияланған жүйелерге ауысу болып табылады.
С: Осьтік, бүйір немесе бұрыштық өтемді пайдалану керектігін қалай анықтауға болады?
Ж: Әр бағытта күтілетін орын ауыстыруларды құбырларды жылу кеңеюіне, туралауға төзімділікке, жылжымайтын немесе есеп айырысуды есептеңіз. Егер көпшілік осьтік болса, осьтік компенсатор жеткіліксіз болуы мүмкін. Егер бүйірлік немесе бұрыштық туралану болса, сәйкесінше жанама, бұрыштық немесе әмбебап компенсаторды қарастырыңыз. Кеңейтілген талдау (ақырлы элемент, кернеуді талдау) көбінесе бұл шешімді ұсынады.
С: Егер компенсатор оның жобаланған қозғалыс ауқымынан тыс болса, не болады?
Ж: Дизайн шектерінен тыс жұмыс жасау металл шаршау, шеру, кермектер, керісінше немесе коннекторлардан асып кетуі мүмкін, ал кейінірек сәтсіздік (крекинг немесе ағып кету). Бұл циклдың өмірін едәуір бұзады және кенеттен, апаттық түрде бұзылуға әкелуі мүмкін. Сондықтан, қауіпсіздік техникасы мен шектеулер дизайнерлік шеттер өте маңызды.
Құбырлардың компенсаторлары икемді, тиімді құбыр жүйелерінің, стрессті жеңілдетуді, дірілдеуді, дірілдетуді және туралаудың негізі болып табылады. Материалдардың дұрыс үйлесімі, қозғалыс қуаттылығы және жүйелік интеграция ұзақ мерзімді жұмысы үшін өте маңызды. Ақылды жүйелердің өсуімен және жоғары операциялық тиімділікке сұраныспен, компенсатор тәжірибесіз дамытылады, бірақ заманауи құбыр желілеріндегі зияткерлік, бақыланатын актив ретінде дамып келеді.
Өнеркәсіп алға жылжуда,ФушуоТалап етілетін өтінімдерге сәйкес келетін жоғары сапалы, жоғары сапалы өтемдік ерітінділер беруге тырысады. Ынтымақтастықты және шешімді зерттеубізбен хабарласыңыЖүйелік қажеттіліктер үшін тамаша компенсаторды табу.
