Құбырлардың жылу кеңеюі мен жиырылуын және дірілдеуді жеңілдетудің негізгі компоненті ретінде,Құбырларөтемақы қағидаттары және қолдану сценарийлері негізінде санаттарға бөлінеді. Әр түрлі дизайн түрлері әр түрлі жұмыс жағдайына жарамды өнім жүйесін қалыптастыру үшін «Құбырдың кернеуін азайту» айналасында жасалған.
Осьтік өтемақылар - ең негізгі санат. Олар құбырлардың осьтік ығысуын осьтік кеңейту және құлдықтың жиырылуы арқылы сіңіреді. Олардың ықшам құрылымы бар және түзу құбырлар үшін жарамды. Бір блоктың өтемақысы 50-300 мм жетуі мүмкін, ал қысым деңгейі 0,6-4,0MPA-ны қамтиды. Олар көбінесе жылу және ауаны кондиционерлеу кезінде қолданылады. Орнатылған кезде оларды радиалды ауытқуды бақылау үшін бағыттаушы жақшалармен сәйкестендіру керек.
Көлденең компенсаторлар бүйірлік ауытқулары бар құбырлардың көлденең иілу арқылы өтемақыға қол жеткізеді, бұл бүйірлік ауытқулары бар құбырлар (мысалы, иілу). Ол 100-500 мм-дің бүйірлік орнын сіңіре алатын топса немесе әмбебап сақиналық құрылымды қабылдайды, бұл тұрақсыздыққа қарсы қабілеті жоғары, ал қалааралық мұнай құбырларында кеңінен қолданылады және құрылыстың жойылған ауытқуларымен тиімді жұмыс істей алады.
Бұрыштық компенсаторлар бір немесе бірнеше салыстырудан тұрады. Олар құбырдың бұрышындағы көшірудің бұрышында бұрыштық жылжымалы арқылы өтейді. Олар көбінесе L-пішінді және Z тәрізді құбырлардың орналасуларында қолданылады. Өтемақы бұрышы ± 15 ° арқа жетеді. Бекітілген кронштейнде қолданған кезде, ол құбырдың иілуіне стресстің концентрациясын азайта алады. Бұл әсіресе химиялық өсімдіктердің технологиялық құбырларында жиі кездеседі.
Жеңілік өтематорлар негізгі түтік пен сыртқы қабықтан тұрады. Олар жылжуды осьтік жылжымалы арқылы сіңіреді. Өтемақы сомасы 1000 мм-ден асады және үлкен диаметрлі құбырларға жарамды (DN500-DN3000). Дегенмен, герметикалық толтырғышты үнемі жүргізіп отыру керек. Ол көбінесе су құбырларында жақсы су сапасы бар және қалалық құбырларда кеңінен қолданылады.

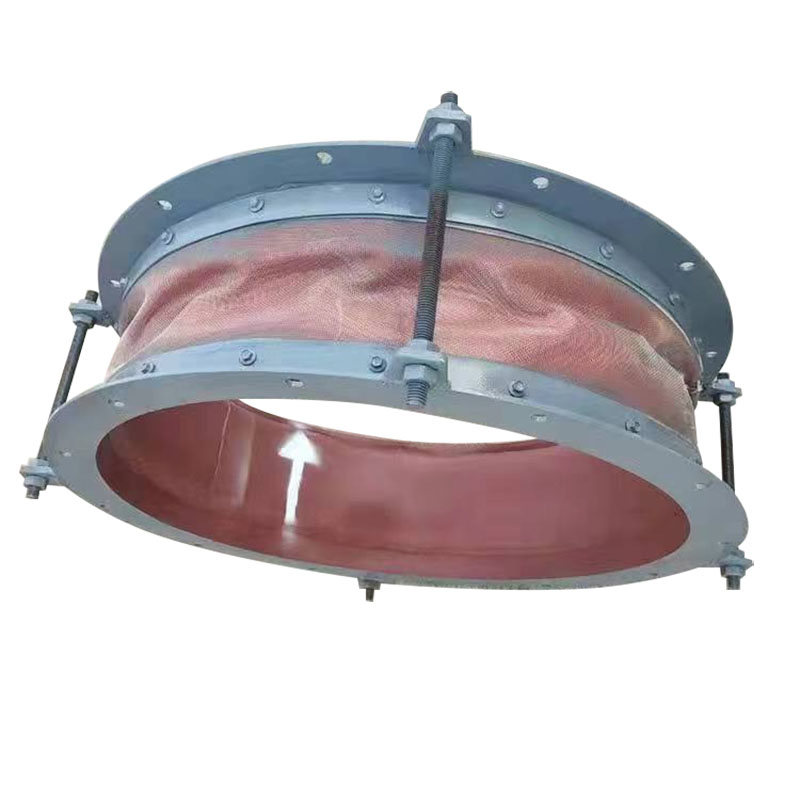

Металл емес компенсаторлар маталар мен резеңке сияқты икемді материалдардан жасалған. Олардың кең температуралық кедергісі бар (-196 ℃-ден 1200 ℃-ге дейін), көпөлшемді жылжуды сіңіреді және шуды және шуды азайту және шуды азайту. Олар қатты коррозиясы бар көріністерге және электр станциясының шыбықтарымен және химиялық сорғыш құбырлары сияқты жоғары дақылдары үшін жарамды, бірақ қысым бар қысым сыйымдылығы төмен (әдетте ≤0.6MPA).
Әр түрлі компенсаторларды таңдау құбыр таспаларымен, қысыммен, температура мен ығысумен жан-жақты бағалануы керек. Осьтік түрі шағын ығысуға жарамдыҚұбырлар,Көлденең және бұрыштық түрлері күрделі құбырлардың орналасуына жарамды, жеңдің түрі үлкен ығысу сценарийлеріне жарамды, ал металл емес тип коррозияға төзімділігі мен соққыларына әсер етеді. Параметрді ақылға қонымды таңдау құбыр жүйесінің ақаулығын төмендетіп, жабдықтың қызмет ету мерзімін ұзартуы мүмкін, бұл құбырлардың инженерлік дизайнының маңызды бөлігі болып табылады.
